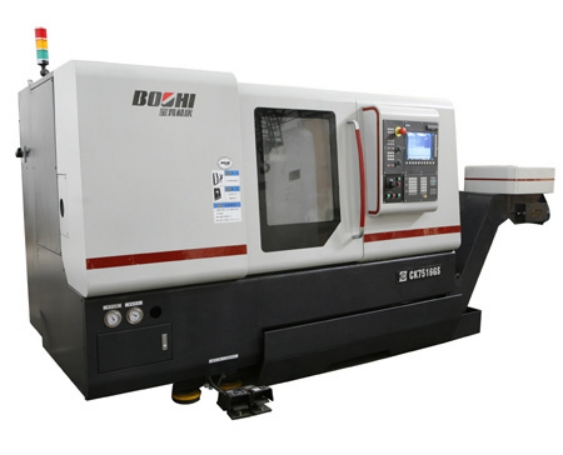

CK7516GS
產品介紹：
CK7516GS是通過對高效加工結構優化技術，熱變形及補償技術，高速車削加工動靜態檢測技術，主軸單元技術，高速車削加工工藝技術，功能組件模塊化設計技術，動態性能研究與輕量化技術，高速移動驅動技術，可靠性技術等方面的研究，開發完成的回轉直徑為φ400mm規格的高速數控車床。
技術規格：
|
項 目 |
單位 |
CK7516GS |
|
|
加工范圍 |
床身上最大回轉直徑 |
mm |
Φ450 |
|
床鞍上最大回轉直徑 |
mm |
Φ280 |
|
|
最大工件長度 |
mm |
500 |
|
|
最大車削直徑 |
mm |
Φ285 |
|
|
最大棒料直徑 |
mm |
Φ35 |
|
|
主軸 |
液壓卡盤直徑 |
mm |
Φ169 |
|
主軸頭型式 |
|
A2-5 （GB/T5900.1） |
|
|
主軸通孔直徑 |
mm |
Φ49 |
|
|
主軸軸承直徑 (前/后) |
mm |
Φ90/Φ75 |
|
|
主軸轉速 |
r/min |
80-8000 |
|
|
主電機功率(連續/30分鐘) |
kW |
15/18.7 |
|
|
尾座 |
套筒直徑/行程 |
mm |
Φ70/80 |
|
頂尖錐度 |
|
MT No.4 |
|
|
床鞍 |
傾斜角度DEG |
|
45° |
|
移動距離 X/Z |
mm |
165/510 |
|
|
快速移動速度 X/Z |
m/min |
42/42 |
|
|
伺服電機扭矩 X/Z |
Nm |
10.3/14.7 |
|
|
滾珠絲杠直徑 X/Z |
mm |
Φ32/Φ40 |
|
|
刀架 |
刀位數/可帶動力刀具數 |
|
12 |
|
刀具尺寸（車削/鏜孔） |
mm |
20×20/Φ32 |
|
|
其它 |
電源 |
kVA |
40 |
|
體積（長×寬×高） |
mm |
3740×1780×1930(側排屑) |
|
|
總重量 |
kg |
4500 |
|
